Beschreibung

Der 115/230 V 300 W 50/60 Hz Medical-Grade™-Doppelspannungstransformator IS300HGDV der Isolator®-Serie mit voller CAN/ES/IEC/EN 60601-1-Zulassung eignet sich ideal zum Schutz empfindlicher elektronischer Geräte in Patientenbetreuungsumgebungen. Er kann entweder für Aufwärtsspannungs-, Abwärtsspannungs- oder Durchgangsspannungsbetrieb konfiguriert werden Neben seiner Netztrennung und seinem kontinuierlichen EMI/RFI-Leitungsrauschfilter unterdrückt er mit seiner Überspannungsschutzeinstufung von 240 Joules zuverlässig Überspannungen, um eine Beschädigung angeschlossener Geräte zu verhindern.

Ein integrierter niederohmiger Trenntransformator sorgt für eine vollständige Trennung von der eingehenden Wechselstromleitung. Die Faradaysche Abschirmung reduziert den Gesamtleckstrom des IS300HGDV und der angeschlossenen Geräte auf Werte von weniger als 50 Mikroampere. Gleichzeitig werden Schalttransienten des Versorgungsnetzes und Oberschwingungen, die von anderen Verbrauchern vor Ort erzeugt werden, beseitigt, und die Auswirkungen von Überspannungen im Zusammenhang mit
dem Versorgungsnetz reduziert.

Nennspannung / Nennfrequenz: 115/230 VAC 50/60 Hz (Die Spannung wird durch die Installation der Sicherung des Eingangsnetzteils ausgewählt.)

VA / Kapazität (Watt): 300

Eingangsnennspannung: 115/230 VAC (Auswahl durch Installation der Sicherung des Eingangsleistungsmoduls)
Betriebseingangsspannungsbereich 100-125 Vac oder 200-250 VAC

Eingangsstrom: 3,15 A bei 115 V / 1,6 A bei 230 V

Stromeingangsbuchse: IEC-320-C14

Ausgangsspannungsregelung (Netzmodus): 5.2%

Ausgangsbuchsen: (4) C13

Ausgangsnennspannung: 115 V/230 V (durch Ausgangsschalter ausgewählt) Kann auch herauftransformiert oder heruntertransformiert werden, Auswahl bei der Installation von Sicherungen.

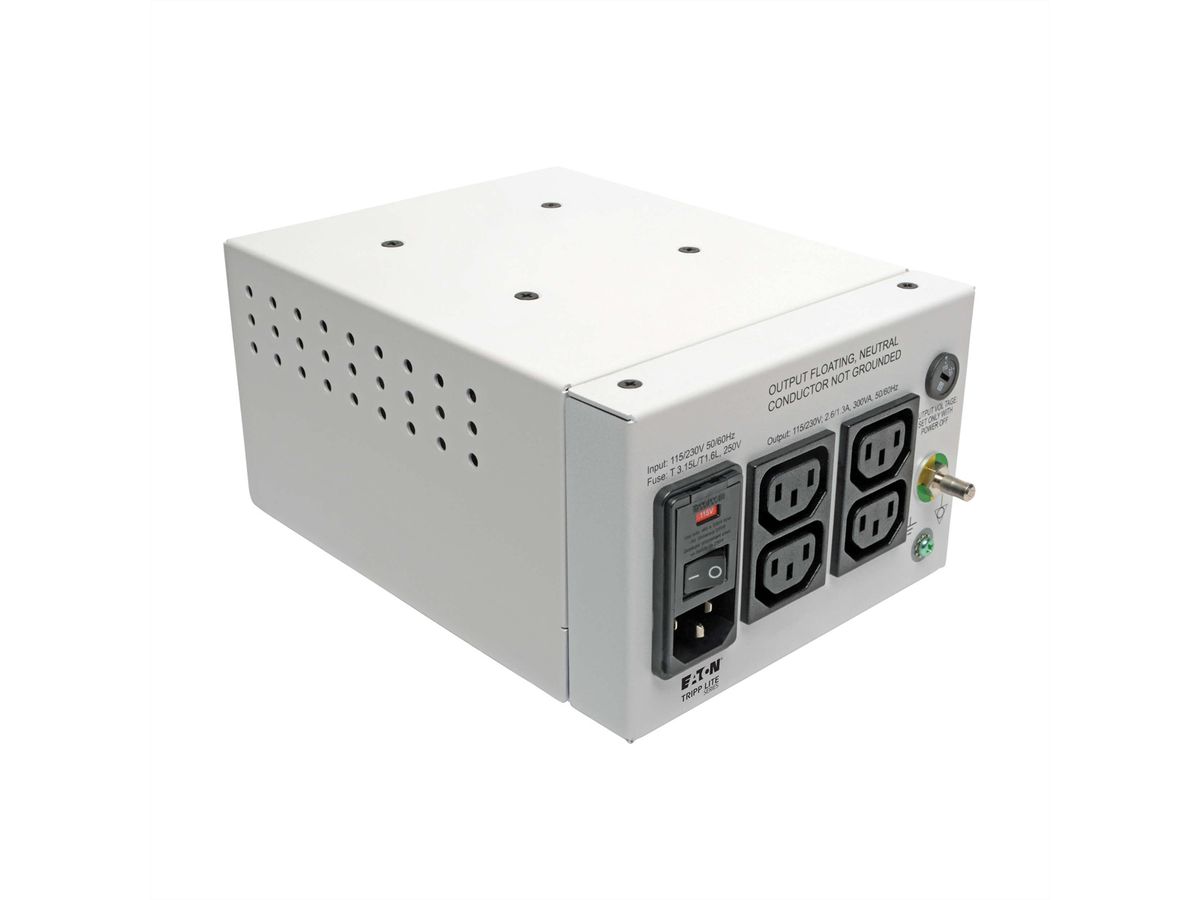

Vollständige CAN/ES/IEC/EN 60601-1-Listung für medizinische Anwendungen mit C14-Eingang und 4 C13-Ausgängen
Ideal zum Schutz empfindlicher elektronischer Geräte in Patientenversorgungsbereichen
Reduziert den kumulativen Ableitstrom des Isolators und der angeschlossenen Geräte auf Werte von weniger als 50 μA
Kostengünstige Alternative zu fest zugeordneten Stromkreisen und elektrischen Aufrüstungen vor Ort
Robustes Ganzmetallgehäuse, das für den häufigen Einsatz in stark frequentierten Umgebungen ausgelegt ist.

Wählbare Eingangs-/Ausgangsspannung 115/230 V
Geeignet für die meisten Anwendungen
Aufwärts-, Abwärts- oder Durchgangsspannungsbetrieb (Eingangsfrequenz ist immer gleich Ausgangsfrequenz)
Interner niederohmiger Ringkerntransformator mit faradayscher Abschirmung bietet 100-prozentige Isolierung vom Wechselstromnetz
Schaltet bei Überlastung automatisch alle Ausgänge ab
Kann in jeder industriellen, medizinischen, Büro-, Netzwerk- oder Audio/Video-Umgebung eingesetzt werden

Schützt angeschlossene Geräte vor gefährlichen Spannungsspitzen, Überspannungen und
Netzrauschen
Netztrennung, kontinuierliche Rauschfilterung und 240 Joule AC Überspannungsschutz Entfernt EMI/RFI-Störungen, Schalttransienten von Versorgungsunternehmen,
lastbedingte Oberschwingungen und Erdschleifen
Potentialfreier AC-Ausgang verhindert Störeinkopplung
von verrauschten Massekreisen
Reduziert 6000 V IEEE 587 Kategorie A und B Ringwellen- und
Kombinationswellen-Prüfüberspannungen auf nur 0,5 V Gleichtaktspannung.
