Beschreibung

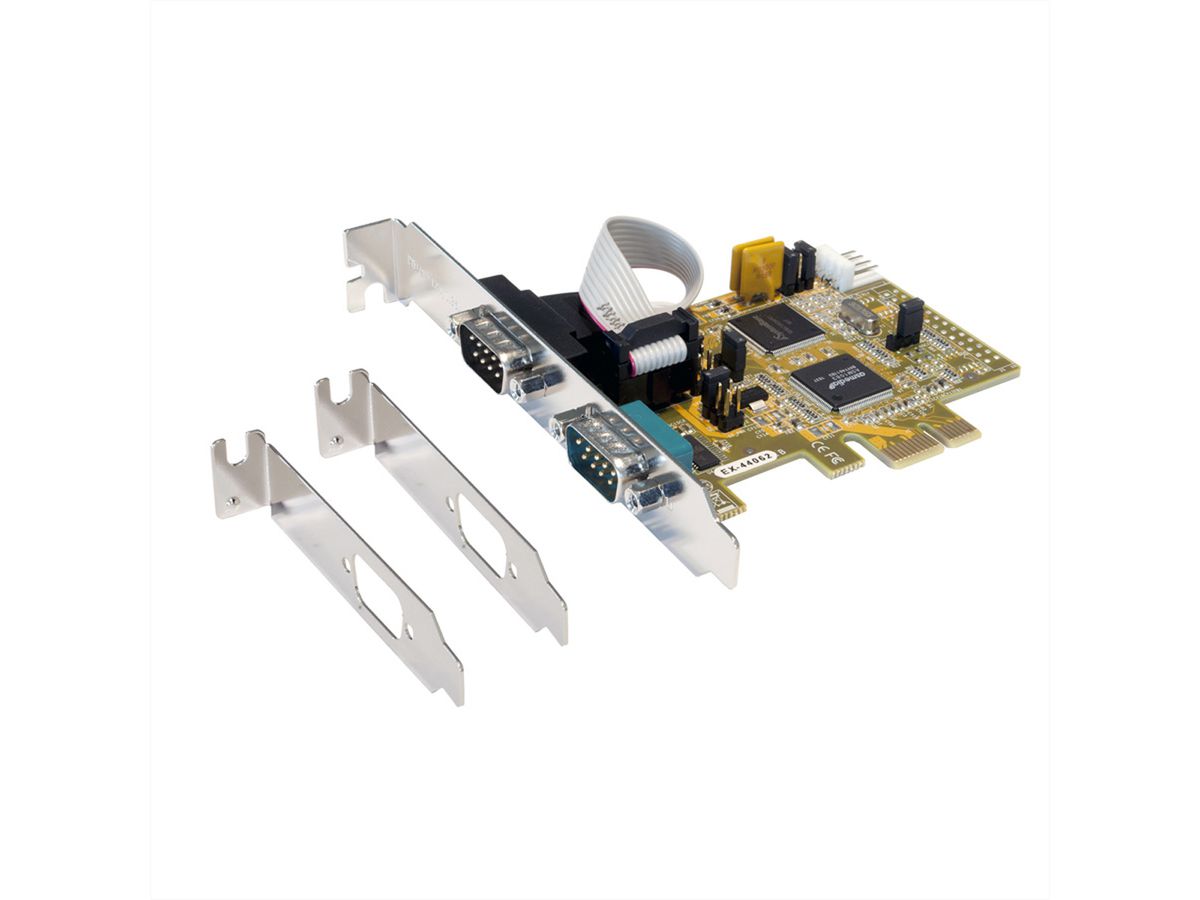

Die EX-44062 PCI-Express I/O-Karte stellt zwei serielle RS-232 High Performance UART 16C1050 Ausgänge zur Verfügung.

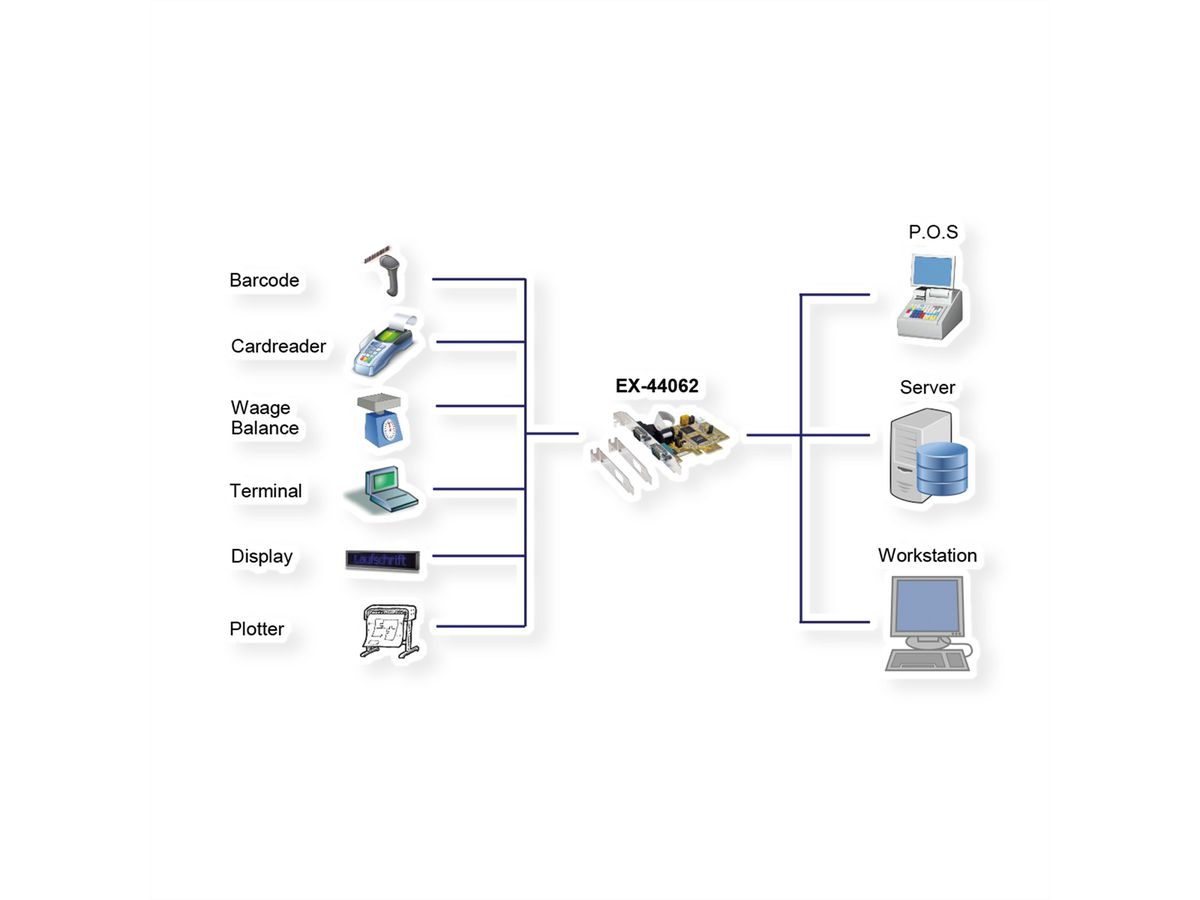

Sie ist entwickelt worden um zwei weitere serielle Ports für PC, kleine Workstation oder Server über den PCI Express Bus zu erweitern. Die Karte ist voll PCI-Express Plug-and-Play kompatibel und hat keine Probleme mit IRQ und I/O Adressen Konflikten. Zusätzlich ist +5V oder +12V auf Pin 9 des seriellen Steckers konfigurierbar für ein POS System (Power over System). Mit der EX-44062 werden zwei Low Profile Bügel mitgelie-fert damit die Karte auch in schmales PC Gehäuse eingebaut werden kann

• Schnittstelle: RS-232 V.24 mit FIFO Buffer 16C1050 mit 256Byte
• ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
• I/O Adressen und Interrupt wird vom Betriebs System vergeben, IRQ Sharing
• PCIe Schnittstelle kompatibel mit 1.0a bis 3.0 Spezifikationen
• Daten Bits: 5, 6, 7, 8
• Stop Bits: 1, 1.5, 2
• Parity: none, even, odd, space, mark
• Signale: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Unterstützt RTS/CTS und XON/XOFF Flow Control
• Unterstützt +5V oder+12V auf Pin 9 der Seriellen Stecker

Spezifikationen

Hersteller	EXSYS
Produktgruppe	Schnittstellenkarten
Produkttyp	PCI-Express-Adapterkarte
Lieferumfang	EX-44062, Low Profile Bügel, Treiber CD, Handbuch
Bus-System	PCI Express
Schnittstellen	2x seriell RS-232 V.24
RS-232 Schnittstelle	ja
Spannungsversorgung	3,3 Volt über PCIe Slot
Datentransfer-Rate	300 Baud bis 921.6KBaud
Chipsatz	SystemBase SB16C1052PCI
Betriebssysteme	Win98, ME, 2000/XP/Vista/7/8.x/10 (32&64) Sever 200x & 2012R2, SCO-Unix, Linux 2.4 oder höher
Anschlüsse	2 x 9 Pin D-SUB Seriell Stecker
Bauhöhe	Full Profile
Installationsanleitung / Handbuch	ja
Gewicht	154 g
Verpackungshöhe	40 mm
Verpackungsbreite	160 mm
Verpackungstiefe	230 mm
Paketgewicht	0.151 kg
