Description

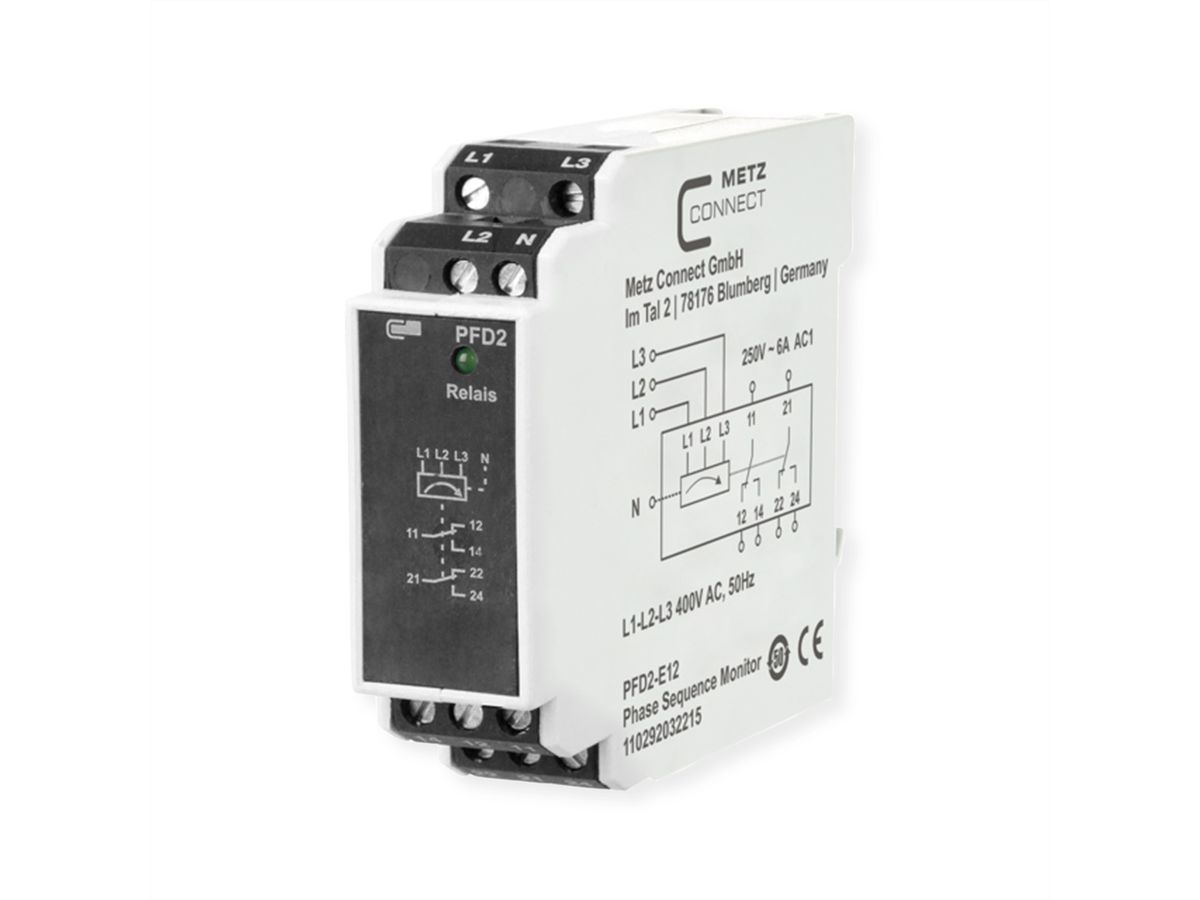

Le relais de surveillance permettant de surveiller la séquence correcte des phases L1-L2-L3 (sens de rotation vers la droite) et de surveiller les tensions individuelles des phases afin de détecter une panne complète.

Les tensions des phases à surveiller sont raccordées aux bornes L1-L2-L3, les bornes 11, 14 ou 21, 24 des contacts des sorties du relais sont connectées en amont de la bobine d'excitation du contacteur du moteur. Si la séquence des phases est correcte, le relais de sortie s'enclenche (DEL verte allumée). En cas de panne complète d'une phase, le relais de sortie retombe dans sa position de repos (DEL verte éteinte). Une tenson d'alimentation particulière n'est pas nécessaire pour le relais de surveillance. L'appareil ne doit être relié avec "N" que si les trois phases à surveiller sont reliées avec "N" via un circuit électrique (par ex. surveillance de la température ou similaire).

Spécifications

Constructeur	METZ CONNECT
Groupe de produits	Automatisation des bâtiments
Types de produits	Relais de surveillance de phase
Couleur	multicolore
Classe de protection (Code IP)	IP40 IP20
Température de fonctionnement min.	0 °C
Température de fonctionnement max.	55 °C
Hauteur	11.8 cm
Largeur	4.6 cm
Profondeur	7.6 cm
Poids	110 g
Hauteur du colis	0 mm
Largeur du colis	0 mm
Profondeur du colis	0 mm
Poids du paquet	0 kg

Téléchargements

Fiche technique du fabricant - Deutsch (3.0 Mio)

Téléchargement

Fiche technique du fabricant - English (3.1 Mio)

Téléchargement

Sécurité produit

METZ CONNECT GmbH
Im Tal 2, 78176 Blumberg, Germany
