VALUE Câble MPO Trunk 50/125µm OM4, MPO / MPO, violet, 15 m

VALUE Câble MPO Trunk 50/125µm OM4, MPO / MPO, violet, 15 m

Votre prix
199.90 CHF
Pce / TVA incl./TAR incl.
28 Pce disponible(s)
Commandes avant 15 heures – en principe livraison le lendemain
Numéro d'article 21.99.1105
Marque / Constructeur VALUE
Référence constructeur 21.99.1105
EAN 7630049611832
Poids du colis 0.3 kg
EIE 199.90 CHF TVA/TAR incl.
Couleur
Longueur

Description

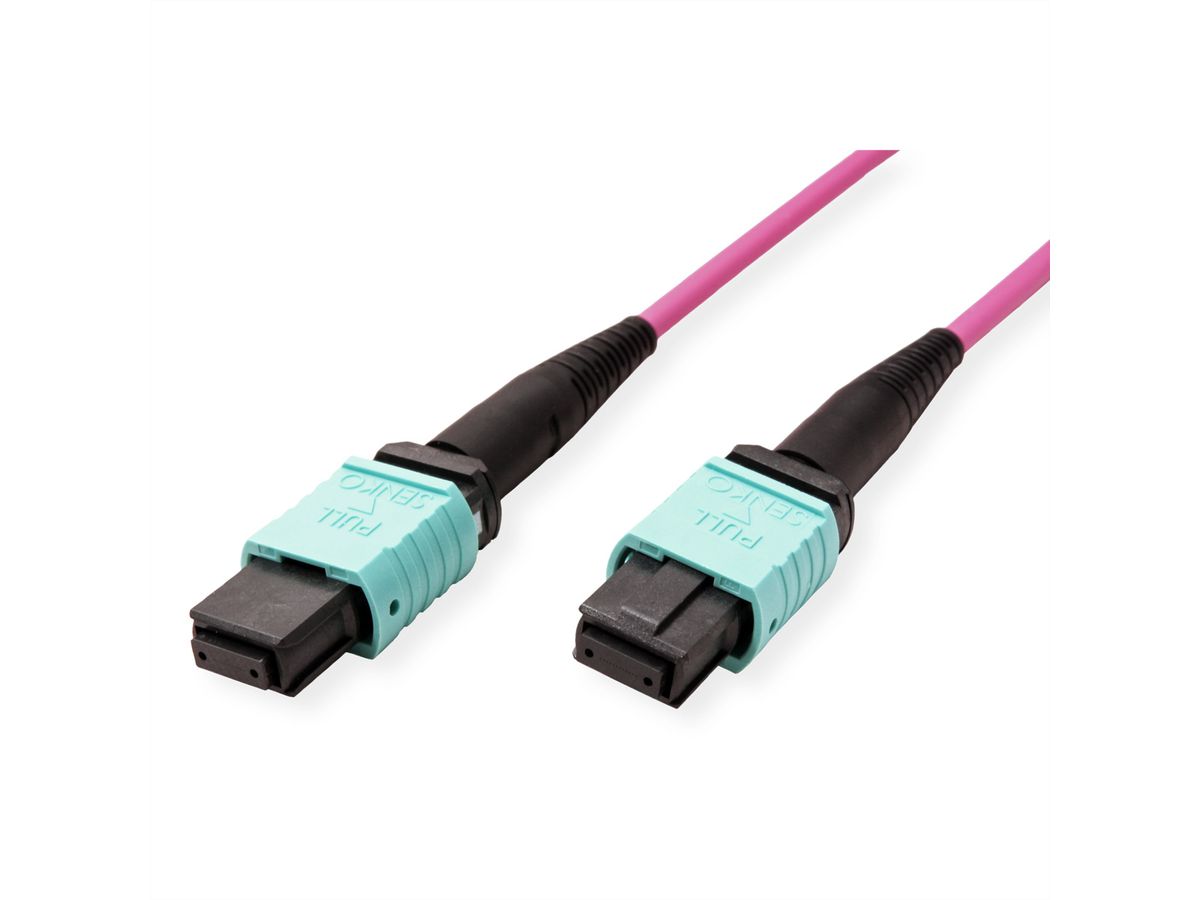

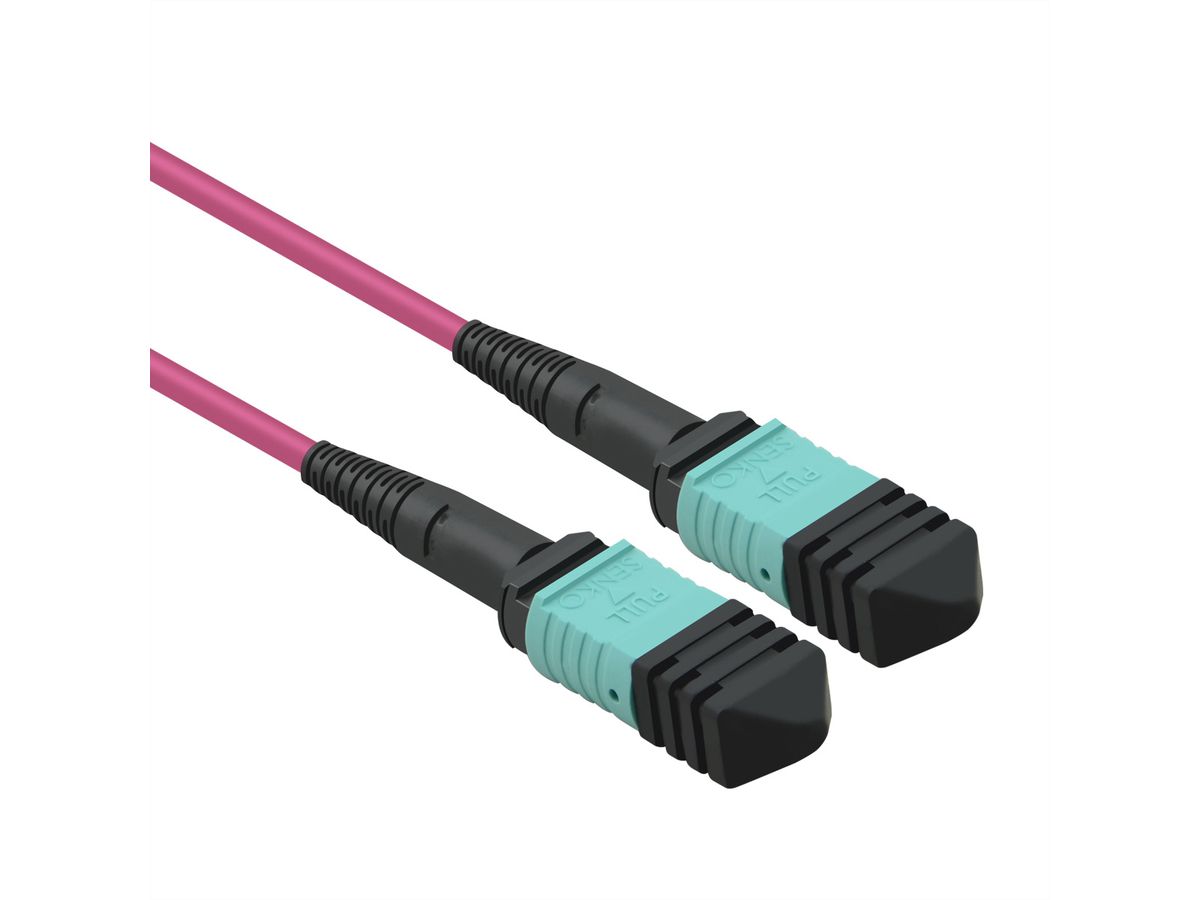

Câble Trunk, utilisé comme liaison permanente entre les modules MPO. Le câble trunk a 12 fibres, il est équipé des deux côtés par un connecteur MPO 12 fibres.

Le système de câblage MPO (multi-fibre push-on) se compose d'un connecteur High-Density capable de gérer des fibres multiples à 12 brins. Ce système est utilisé partout dans le monde tant dans les centres de calcul que pour relier les salles de serveurs entre elles. De part sa forme, il offre les avantages d'un faible encombrement. Les câbles MPO peuvent être démultipliés en d'autres types de connecteurs, de façon courante en connecteurs de type LC, de manière à être compatibles avec les standards de la fibre optique.
Les câbles sont livrés pré-confectionnés. Cela nécessite en amont une préparation scrupuleuse mais offre de nombreux avantages: temps d'installation réduits, produits testés et garantis ainsi qu'une grande fiabilité.
Les câbles Trunk sont utilisés comme lien permanant entre les modules MPO. Les câbles Trunk sont équipés en standard de 12 brins. Ils sont confectionnés aux 2 extrémités d'un connecteur MPO 12 brins femelle.

CARACTÉRISTIQUES PRINCIPALES DU MPO

  • Soutient toutes les applications FO dans le domaine Ethernet
  • Solution modulaire avec modules et câbles réutilisables
  • Le câblage High-Density permet un gain de place et par la même un passage de l'air amélioré
  • Les câbles sont pré-confectionnés de façon à garantir leur qualité

Les connexions MPO relient en principe 12 brins à un connecteur. La connexion doit être sûre et les fibres ordonnées les unes par rapport aux autres.
C'est pourquoi les prises MPO sont disponibles en version mâle (avec pointe) ou femelle (sans pointe). Les pointes permettent au connecteur d'être mis dans la bonne position.
Remarque: tous les câbles proposés sont sans halogène (LS0H). Les connecteurs sont Low-Loss avec une perte minime.

MPO-12 TYPE A (straight) Key-Up to Key-Down

SIDE A: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12

SIDE B: 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12

MPO-Câbles

Les câbles sont livrés pré-confectionnés. Cela nécessite en amont une préparation scrupuleuse mais offre de nombreux avantages: temps d'installation réduits, produits testés et garantis ainsi qu'une grande fiabilité.

Câbles Trunk: Les câbles Trunk sont utilisés comme lien permanant entre les modules MPO. Les câbles Trunk sont équipés en standard de 12 brins. Ils sont confectionnés aux 2 extrémités d'un connecteur MPO 12 brins femelle.

Câbles Fan-Out: Les câbles Fan-Out sont utilisés pour le raccordement d'un câble MPO à des connecteurs standards, avec 12 connecteurs LC.

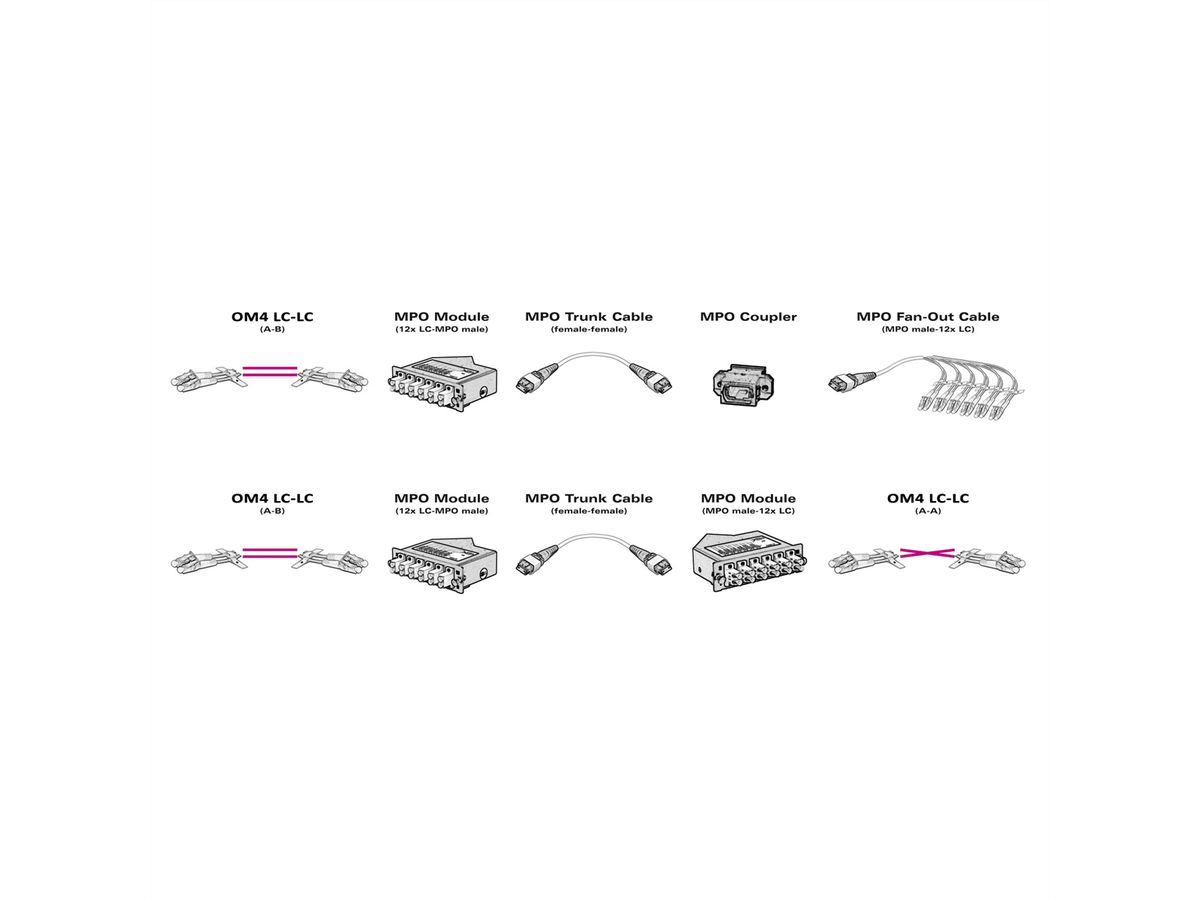

Câble FO OM4: Vous trouverez les câbles FO 50/125µm OM4 dans le catalogue. Du fait de l'ordre des brins en MPO, il faut en cas d'utilisation de 2 modules mettre en place un câble Patch croisé d'un côté et un câble 1:1 de l'autre côté (voire schéma).

MPO-Coupleurs

Les coupleurs sont mis en place pour le raccordement de 2 connecteurs MPO. Ils sont confectionnés de manière à assurer une mise en place parfaite des connecteurs.

MPO-Modules

Modules et caches relient le lient permanant MPO aux câbles Patch standards. Les modules MPO permettent à l'utilisateur de relier les brins venant d'un câble Trunk aux câbles Duplex classiques et ainsi de les distribuer. Les modules MPO sont confectionnés avec des Pigtails 12 brins ainsi que des coupleurs LC sur la face avant et une prise MPO sur la face arrière. Les modules peuvent être mis en place sur des panneaux et installés dans un système 19".

Spécifications

Constructeur VALUE
Groupe de produits Câble fibre optique
Types de produits MPO (multi-fibre push-on)
Couleur violet
Longueur 15 m
Nombre de fibres 12
Câble extérieur non
Diamètre de fibre Multimode 50/125µm OM4
Type de connecteur face 1 MPO
Type de connecteur face 2 MPO
Embout de soulagement en aramid oui
Câble LSOH oui
Particularités techniques MPO-12 TYPE A (straight) Key-Up to Key-Down
Poids 283 g
Hauteur du colis 40 mm
Largeur du colis 210 mm
Profondeur du colis 210 mm
Poids du paquet 0.3 kg

Téléchargements

Fiche technique du produit - Français (53.9 Kio)

Téléchargement

Fiche technique du fabricant - English (79.3 Kio)

Téléchargement
